Éclairage public : commande crépusculaire douteuse ?

Question 1

Pourquoi un appareil de mesure peut-il perturber un circuit à très haute impédance, au point de fausser voire de déclencher son fonctionnement ?

Accepted Answer

Tout voltmètre présente une impédance d'entrée finie, montée en parallèle sur le point mesuré. Si cette impédance n'est pas très supérieure à celle du circuit (cas des montages à très haute impédance, comme un pont diviseur avec une résistance de plusieurs mégohms), l'appareil détourne une part significative du courant et fait chuter la tension au point mesuré : l'acte de mesure modifie alors le comportement du circuit qu'il est censé observer.

Question 2

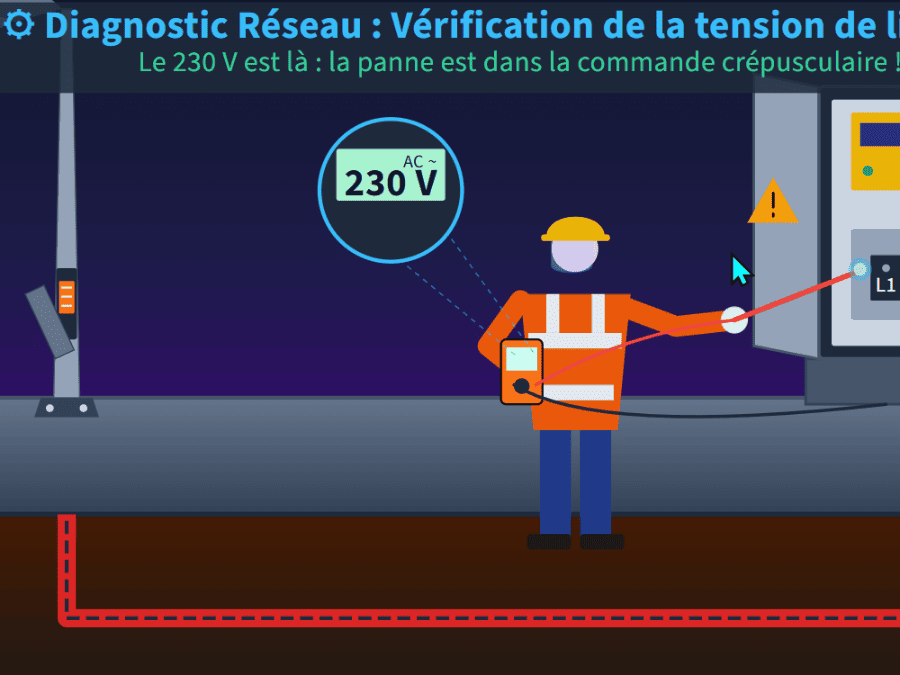

Simulateur de dépannage — Éclairage public, la mesure qui perturbe la commande

Éclairage public : panne de LDR ?

Lors de la mesure, ça s'éclaire !

La mesure qui allume la lampe en plein jour
