Panne sur Photovoltaïque

Retrouver le module qui plombe la chaîne

Une installation solaire produit nettement moins que prévu depuis quelques semaines, sans que rien ne saute aux yeux depuis le sol. Les six modules sont identiques et montés en sérieLe même courant traverse les six modules l'un après l'autre : leurs tensions s'additionnent, mais le maillon le plus faible impose sa loi à toute la chaîne., autant dire qu'un seul suffit à pénaliser l'ensemble. Monte l'installation complète, puis va chercher lequel :

• Les six modules du champ, à chaîner entre eux,
• Le sectionneur à courant continu, entre la chaîne et l'onduleur,

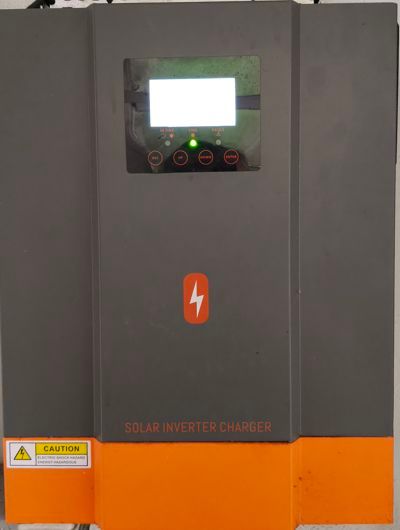

• L'onduleur, qui transformera ce continu en alternatif exploitable,
• Et l'appareil qui te dira ce qui se passe réellement dans la chaîne.

Prends la mesure du danger avant de commencer : six modules en série développent une tension continue très largement au-dessus de la TBTSTrès Basse Tension de Sécurité. En courant continu la limite est fixée plus bas qu'en alternatif, et un arc continu ne s'éteint pas tout seul..

Vue du dessus, ta chaîne est irréprochable : reste à savoir lequel de ses maillons te ment !

1. Tu choisiras tes éléments dans chaque magasin de zone,
2. À l'issue, 2 actions te seront proposées :
   • PépÉlec, va vérifier avant !
   • Banzaï : je fonce câbler !
3. Le simulateur t'attend ! Tu pourras consulter les ressources disponibles ci-dessous et cliquer sur l'éclair pour y aller ! Un bouton avec un calepin te permet de revenir !

Utiliser le multimètre :

• Choisis d'abord la fonction (V, A, Ω...), puis le calibre adapté à ce que tu mesures.
• Le cordon noir se branche toujours sur COM, le rouge sur l'entrée V (ou mA/A selon la mesure).
• Un afficheur qui indique OL (dépassement) signale un calibre trop faible ou un circuit ouvert.
• Certaines alimentations de labo ont leur afficheur intégré : vérifie s'il te suffit avant de sortir le multimètre.

Petits rappels de méthode :

• Une mesure de résistance se fait toujours hors tension, jamais en charge.
• Vérifie si la grandeur à mesurer est en continu (DC) ou en alternatif (AC) avant de choisir la fonction du multimètre.
• Une alimentation à découpage ne se comporte pas comme une pile ou une batterie, reste attentif à ce que tu lis à l'écran.
• Aucun appareil de mesure n'est parfait : un ampèremètre a une résistance interne, un voltmètre consomme un peu de courant.
• Les cours liés en conseil en fin de la page expliquent tout cela avec schémas et vidéos.

Sécurité du labo :

• Un composant qui reçoit une tension ou un courant hors de ses limites peut griller : un bouton remplacer apparaît alors, pas de panique ! Simplement le labo perd un point d'intégrité.
• Le câblage se verrouille le temps que le sectionneur général est manœuvré sur I (fermeture de l'organe), normal, ça évite un geste au mauvais moment.
• Les commandes (sectionneur, interrupteurs, disjoncteurs...) restent toujours accessibles, même en plein câblage : tu peux armer, couper à tout instant. Par contre il te seras impossible de câbler une fois sous tension, sauf le VATVérification d'Absence de Tension qui de par sa fonction même exige des contrôles sous tension avec EPIEquipement de Protection Individuelle, voir nos cours.
