Régulation série, les limites !

Ue > Us, zener de référence et pertes Joule : les limites du linéaire

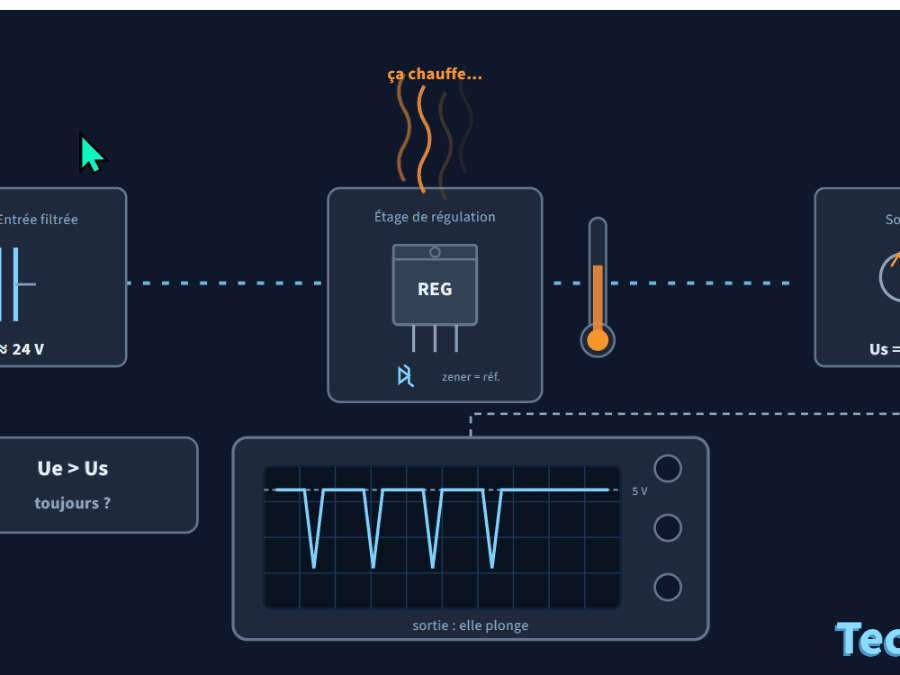

Le régulateur cuit Limites alimentation série linéaire et la sortie plonge, d'où vient le problème ?

Une alimentation linéaire : entrée filtrée ≈ 24 V → régulateur (zener de référence + boîtier) → 5 V. Le boîtier est brûlant et se met en sécurité, et la sortie décroche par moments. Plutôt que de changer un composant au hasard, raisonne sur Ue > Us et sur les pertes Joule, et localise ce qui cloche.
Entrée filtrée Ue ≈ 24 V Étage de régulation REG zener = réf. ça chauffe… Sortie Us = 5 V ? 5 V sortie : elle plonge Ue > Us toujours ? TecniPassTecniPass
Elle chauffe, elle plonge, elle bruite : sais-tu diagnostiquer l'étage de régulation ?
Chargement en cours, merci de patienter ⏳⚡ Lancer le dépannage
Tu inspectes l'installation en panne, sors tes outils (pince, VAT, voltmètre) et trouves par déduction. Diagnostic correct → on file vérifier au LABO !
Abonne-toi ou Connecte-toi, & sauve, partage et Prouve ton résultat !
Refaire ! (double clic)

Lancer ce simulateur !
