Choisir la bonne section de fil, câble

Résistivité et chute de tension

Dimensionne la ligne de la maison

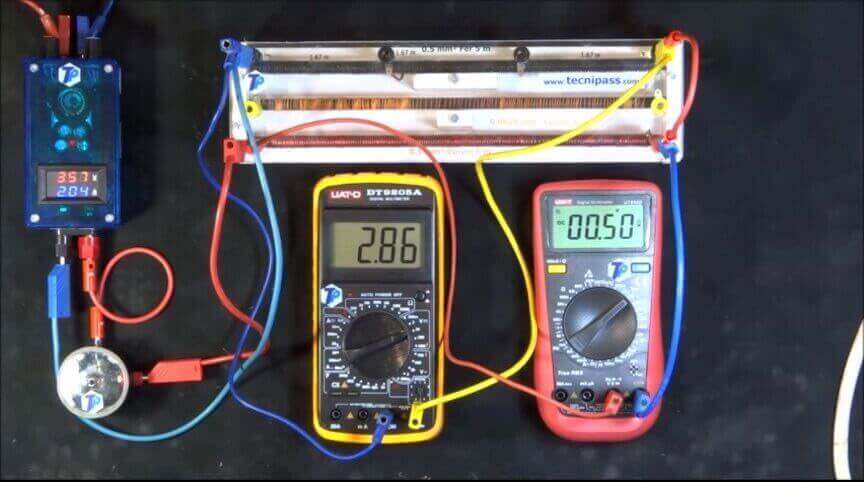

resistance-longueur.gifSection, longueur R R longueur fil R section fil

Ta maison consomme 6 kW et se trouve à 50 m du compteur (soit 100 m aller-retour). Un câble trop fin fait chuter la tension et chauffe dangereusement dans les murs.

Ta mission : câble le réseau, la ligne et la maison, puis choisis la section du câble qui maintient la chute de tension sous 3 %, soit au moins 223 V reçus à la maison. Contrôle le résultat au multimètre.


Utiliser le multimètre :

  • Choisis d'abord la fonction (V, A, Ω...), puis le calibre adapté à ce que tu mesures.
  • Le cordon noir se branche toujours sur COM, le rouge sur l'entrée V (ou mA/A selon la mesure).
  • Un afficheur qui indique OL (dépassement) signale un calibre trop faible ou un circuit ouvert.
  • Certaines alimentations de labo ont leur afficheur intégré : vérifie s'il te suffit avant de sortir le multimètre.

Un fil trop fin, ça se voit au voltmètre… avant de le sentir à la chaleur !

  1. Tu choisiras tes éléments dans chaque magasin de zone,
  2. À l'issue, 2 actions te seront proposées :
    • PépÉlec, va vérifier avant !
    • Banzaï : je fonce câbler !
  3. Le simulateur t'attend ! Les outils sont présentés ci-dessous, puis ⚡ Entrer au labo. Le calepin 📋 te ramène ici à tout moment !
Chargement en cours, merci de patienter ⏳Voir le matériel disponible pour cette mission ⌕
Tu choisis le matériel, tu le places, puis tu câbles et tu mesures : le rôle de qui prépare l'installation.
🎯VérifierIndispensable : câblage terminé, clic sur la cible en haut à droite. Sans ce clic, pas de verdict !
🗺️PlanEn mode Câbleur, à gauche de la cible, sur les exercices qui en ont un.
🗑️PoubelleDouble-clic, en bas à gauche : tout recommencer à zéro. Sinon ton travail est gardé Sans compte : 24 h, sur cet appareil et dans ce navigateur seulement.
Abonné : sans limite de durée, et sur tous tes appareils, PC comme téléphone !
.
📋CalepinEn bas à droite : revenir à l'énoncé, puis ⚡ pour retourner câbler.
Chargement en cours, merci de patienter ⏳⚡ Entrer au labo
Abonne-toi ou Connecte-toi, & sauve, partage et Prouve ton résultat !
Vider le labo (double clic)
🎯
Range fils 🧹
⚡ Sec. labo [OFF]

Lancer ce simulateur !
Rien_ICI
Personnalisez, customisez, modifiez cette page Tutorat, demande d'assistance Mettre en favoris ce cours Discuter, échanger sur cette page 0


🪤 Le piège des débutants : 33 % se trompent sur le lien entre la section d'un fil et sa résistance ; 32 % trouvent. (623 réponses au test de Départ) Les 21 pièges des débutants →
