Télérupteur à commande 12 Vcc
Câbler un télérupteur bipolaire 230 V~ à commande TBTS
Câble un télérupteur

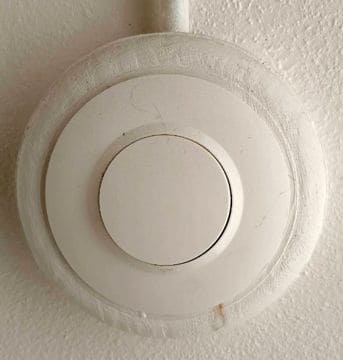

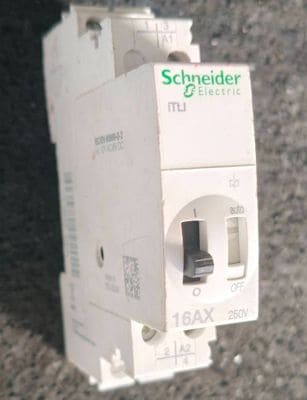

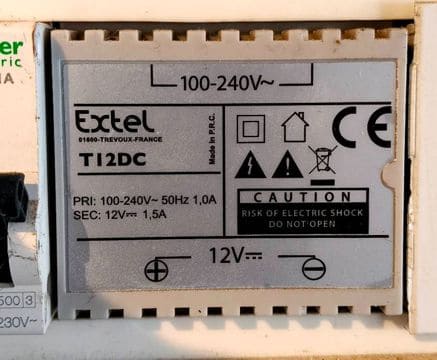

Avec 3 lampes, une par palier, et 3 poussoirs, 1 par niveau, tu vas apprendre à câbler un télérupteur à commande TBTSTrès Basse Tension de Sécurité, pas de risque d'électrocutionLes images qui défilent ci-contre te montrent le télérupteur, l'alimentation et un exemple de poussoir !
Tu vas mettre en place un câblage complet mais simple puisqu'on démarre d'une source déjà protégée des court-circuits, surcharges et avec différentiel 30 mA :
Puisque ce sera une fiche électrique branchée sur une prise 230 V~L'objectif de cet exercice de câblage n'est pas de te faire raccorder un disjoncteur et un interrupteur différentiel, il existe d'autres simulateurs pour cela !.
La mise sous tension se fera par un interrupteur sectionneur, aucun besoin d'EPIÉquipement de Protection Individuel
Gants isolants, casque à visière... pour cet exercice !
Un excellent moyen de t'exercer sans risque !
- Tu choisiras tes éléments dans chaque magasin de zone,
- À l'issue, 2 actions te seront proposées :
- PépÉlec, va vérifier avant !
- Banzaï : je fonce câbler !
- Le simulateur t'attend ! Tu pourras consulter les ressources disponibles ci-dessous et cliquer sur l'éclair pour y aller ! Un bouton avec un calepin te permet de revenir !
Simulateur intermédiaire :
Quand tu lanceras le câblage, sur ce simulateur de niveau intermédiaire, les organes de commande sont repérés par des chiffres normatifs :
- Exemples : 13, 14 / 31, 32Les contacts NO (Normalement Ouvert) sont 3, 4
Et 1, 2 pour les contacts NC (normalement Close, ou NF pour Fermés en français). - Le dernier chiffre indique donc si c'est NO (x3, x4) ou NC (x1, x2).
- Le(s) 1° chiffre(s)91, 92 -> Contact NC du 9° circuit, mais tu peux en avoir un dixième avec 103, 104 par exemple... représente(nt) le numéro du circuit !
- Enfin : A1, A2 sont les connexions pour la bobine. Aujourd'hui, pour une bobine CC, le sens est souvent primordialPour absorber la surtension à la coupure, il existe plusieurs dispositifs transil, zener polarisées.... De ce fait, les contacteurs modernes imposent le sens A1 A2 pour du Courant Continu (DC en anglais) : A1 = + ; A2 = - !
Sécurité du labo :
- Un composant qui reçoit une tension ou un courant hors de ses limites peut griller : un bouton remplacer apparaît alors, pas de panique ! Simplement le labo perd un point d'intégrité.
- Le câblage se verrouille le temps que le sectionneur général est manœuvré sur I (fermeture de l'organe), normal, ça évite un geste au mauvais moment.
- Les commandes (sectionneur, interrupteurs, disjoncteurs...) restent toujours accessibles, même en plein câblage : tu peux armer, couper à tout instant. Par contre il te seras impossible de câbler une fois sous tension, sauf le VATVérification d'Absence de Tension qui de par sa fonction même exige des contrôles sous tension avec EPIEquipement de Protection Individuelle, voir nos cours.
Voir le matériel disponible pour cette mission ⌕
Prêt ? Lance la missionC'est toi qui choisiras les éléments, rempliras les zones par clic, choix dans les magasins !
Une fois fait, le simulateur te proposera de vérifier ou de passer directement au câblage !
Profite ! en plein écran sur le bouton LABO ⇘
Une fois fait, le simulateur te proposera de vérifier ou de passer directement au câblage !
Profite ! en plein écran sur le bouton LABO ⇘
🎯
Range fils 🧹
