Résistances chauffantes : le relevé 1/2

Relever la résistance de deux éléments chauffants

Deux éléments chauffants attendent d'être alimentés, mais avec quoi ? Leur plaque signalétique annonce une tension, pas le courant qu'ils vont appeler. Impossible de choisir une alimentation à l'aveugle : ce sont eux qui vont te renseigner, à condition de les interroger correctement.

• Choisis, dans le magasin des mesures, l'appareil capable de te donner cette information,
• Installe les deux éléments chauffants,
• Relève la valeur de chacun, puis note-la soigneusement : la suite de l'histoire s'écrit dans l'exercice suivant.

Une fois ces valeurs en main, la loi d'Ohm fera le reste du travail à ta place.

Aucune source dans le labo, et pourtant tu vas obtenir un chiffre : comment est-ce possible ?

1. Tu choisiras tes éléments dans chaque magasin de zone,
2. À l'issue, 2 actions te seront proposées :
   • PépÉlec, va vérifier avant !
   • Banzaï : je fonce câbler !
3. Le simulateur t'attend ! Tu pourras consulter les ressources disponibles ci-dessous et cliquer sur l'éclair pour y aller ! Un bouton avec un calepin te permet de revenir !

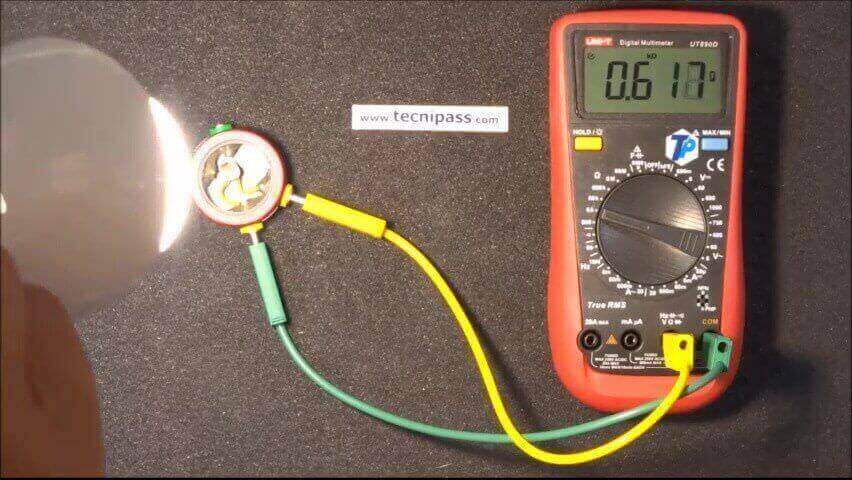

Utiliser le multimètre :

• Choisis d'abord la fonction (V, A, Ω...), puis le calibre adapté à ce que tu mesures.
• Le cordon noir se branche toujours sur COM, le rouge sur l'entrée V (ou mA/A selon la mesure).
• Un afficheur qui indique OL (dépassement) signale un calibre trop faible ou un circuit ouvert.
• Certaines alimentations de labo ont leur afficheur intégré : vérifie s'il te suffit avant de sortir le multimètre.

Petits rappels de méthode :

• Une mesure de résistance se fait toujours hors tension, jamais en charge.
• Vérifie si la grandeur à mesurer est en continu (DC) ou en alternatif (AC) avant de choisir la fonction du multimètre.
• Une alimentation à découpage ne se comporte pas comme une pile ou une batterie, reste attentif à ce que tu lis à l'écran.
• Aucun appareil de mesure n'est parfait : un ampèremètre a une résistance interne, un voltmètre consomme un peu de courant.
• Les cours liés en conseil en fin de la page expliquent tout cela avec schémas et vidéos.
