Contrôler les bobines de 4 contacteurs !
Contrôle de réception : quatre contacteurs à trier
Contrôler quatre bobines avant montage
Quatre contacteurs récupérés en armoire, tous rigoureusement identiques à l'extérieur : impossible de savoir lequel a souffert sans passer par la mesure. Un bobinage ne se détériore pas au hasard, il laisse une trace chiffrée, encore faut-il aller la chercher : - Choisis, dans le magasin des mesures, l'appareil dont le calibre convient à une bobine de contacteur,
- Installe les quatre contacteurs sur le rail,
- Sonde la bobine de chacun, entre ses deux bornes de commande,
- Compare les quatre relevés entre eux, ils ne diront pas tous la même chose.
Rien ne les distingue à l'œil : c'est l'écran de ton appareil qui va parler !
- Tu choisiras tes éléments dans chaque magasin de zone,
- À l'issue, 2 actions te seront proposées :
- PépÉlec, va vérifier avant !
- Banzaï : je fonce câbler !
- Le simulateur t'attend ! Tu pourras consulter les ressources disponibles ci-dessous et cliquer sur l'éclair pour y aller ! Un bouton avec un calepin te permet de revenir !
Utiliser le multimètre :
- Choisis d'abord la fonction (V, A, Ω...), puis le calibre adapté à ce que tu mesures.
- Le cordon noir se branche toujours sur COM, le rouge sur l'entrée V (ou mA/A selon la mesure).
- Un afficheur qui indique OL (dépassement) signale un calibre trop faible ou un circuit ouvert.
- Certaines alimentations de labo ont leur afficheur intégré : vérifie s'il te suffit avant de sortir le multimètre.
Petits rappels de méthode :
- Une mesure de résistance se fait toujours hors tension, jamais en charge.
- Vérifie si la grandeur à mesurer est en continu (DC) ou en alternatif (AC) avant de choisir la fonction du multimètre.
- Une alimentation à découpage ne se comporte pas comme une pile ou une batterie, reste attentif à ce que tu lis à l'écran.
- Aucun appareil de mesure n'est parfait : un ampèremètre a une résistance interne, un voltmètre consomme un peu de courant.
- Les cours liés en conseil en fin de la page expliquent tout cela avec schémas et vidéos.
Simulateur intermédiaire :
Quand tu lanceras le câblage, sur ce simulateur de niveau intermédiaire, les organes de commande sont repérés par des chiffres normatifs :
- Exemples : 13, 14 / 31, 32Les contacts NO (Normalement Ouvert) sont 3, 4
Et 1, 2 pour les contacts NC (normalement Close, ou NF pour Fermés en français). - Le dernier chiffre indique donc si c'est NO (x3, x4) ou NC (x1, x2).
- Le(s) 1° chiffre(s)91, 92 -> Contact NC du 9° circuit, mais tu peux en avoir un dixième avec 103, 104 par exemple... représente(nt) le numéro du circuit !

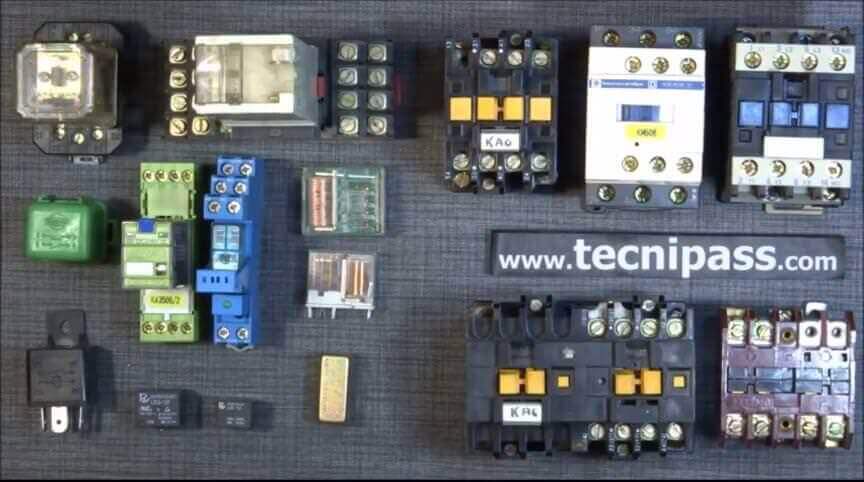

- Enfin : A1, A2 sont les connexions pour la bobine. Aujourd'hui, pour une bobine CC, le sens est souvent primordialPour absorber la surtension à la coupure, il existe plusieurs dispositifs transil, zener polarisées.... De ce fait, les contacteurs modernes imposent le sens A1 A2 pour du Courant Continu (DC en anglais) : A1 = + ; A2 = - !
