Pourquoi un relais thermique de protection d'un moteur triphasé peut-il déclencher même si le courant absorbé reste dans sa plage normale ?

Un relais thermique moderne surveille non seulement l'intensité absolue sur chaque phase, mais aussi le déséquilibre entre elles. Un enroulement partiellement défaillant peut faire circuler un courant sensiblement plus élevé sur une phase que sur les deux autres, même si aucune des trois valeurs ne dépasse à elle seule le seuil de surcharge : ce déséquilibre, révélateur d'un début de défaut interne au moteur, suffit à faire déclencher la protection.

Panne ! Le thermique déclenche !

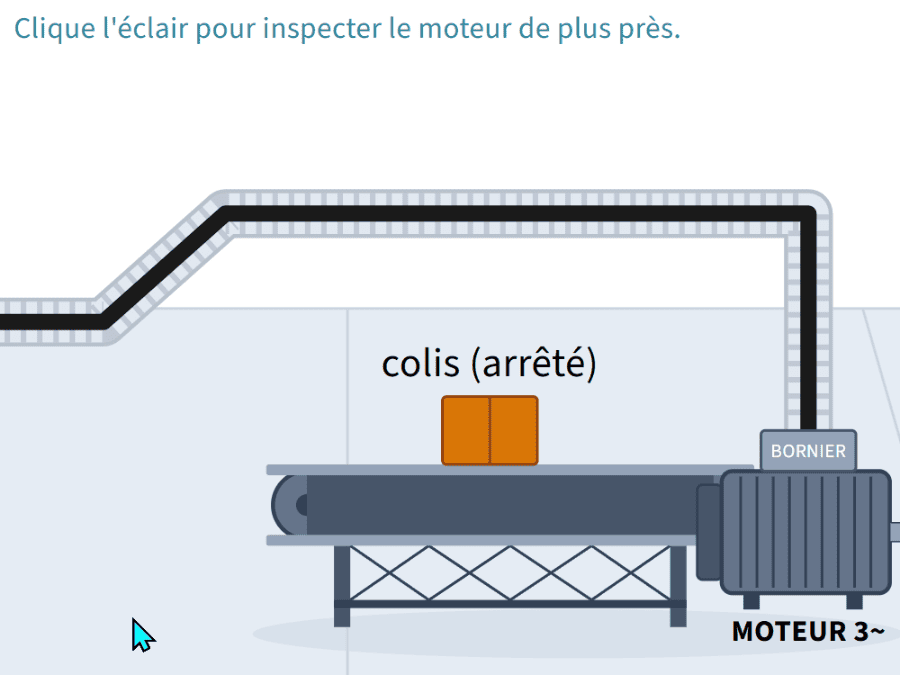

Convoyeur à l'arrêt ! Déséquilibre Intensité

La protection relais thermique ne fait que déclencher !

L'usine est à l'arrêt, plus aucune production ! La sécurité mesurant les différences de consommation électrique entre phases ne fait que déclencher ! Sauras-tu comprendre ce qu'il se passe et dépanner ?
L'aventure commence ici ! Devenir électricien de maintenance est à ta portée, et tu veux le prouver ? Il te suffira de t'abonner si l'exercice te convainc !

Moteur disjoncte peu après son démarrage. Diagnostique la panne en sécurité.

Abonne-toi ou Connecte-toi, & sauve, partage et Prouve ton résultat !

Prêt ? Lance la missionTu inspectes l'installation en panne, sors tes outils (pince, VAT, voltmètre), mesures et diagnostiques !
Diagnostic correct → on file vérifier au LABO.
