Pourquoi l'eau change tout
L'eau : isolante ou conductrice ?
Sous 24 V, l'eau très pure ne laisse passer que quelques centièmes de milliampère : environ 600 kΩ. Une pincée de sel, et l'intensité est multipliée par 200 ; encore un peu, et la résistance tombe sous 100 Ω.
- L'eau du bain n'est jamais pure : calcaire, sels minéraux, savon, transpiration. Elle se range du côté des conducteurs ;
- la peau mouillée perd sa couche sèche, la plus isolante du corps.
À retenir : ce n'est pas l'eau pure qui est dangereuse, c'est l'eau du quotidien, chargée de sels, qui ouvre un chemin au courant.
Le corps mouillé résiste moins
Le courant qui traverse le corps vaut I = U / R. Quand la peau est mouillée, R baisse : pour garder le même courant, il faut baisser la tension. C'est pourquoi la tension jugée sans danger diminue avec l'humidité (fiche « Tensions de sécurité », en lien en fin de page).1
2
3
1. Local sec
Peau sèche : résistance du corps de l'ordre de 2 000 ΩOrdres de grandeur seulement : la résistance du corps dépend de la tension, du trajet, de la surface de contact, de la personne. Voir le cours Protection différentielle, chapitre 1..
50 V / 2 000 Ω ≈ 25 mA
Tension limite conventionnelle : 50 V alternatif.2. Local mouillé
Peau mouillée, pieds nus sur un sol humide : environ 1 000 Ω.
25 V / 1 000 Ω ≈ 25 mA
Pour ne pas dépasser le même courant, la tension limite tombe à 25 V.3. Corps immergé
Dans le bain, le contact se fait par toute la surface du corps : quelques centaines d'ohms, 500 Ω par exemple.
12 V / 500 Ω ≈ 24 mA
Seule la TBTS 12 V alternatif est admise au contact de l'eau du bain.Et en 230 V, avec 1 000 Ω : 230 mA. Bien au-delà du seuil de fibrillation cardiaque (Protection différentielle, chapitre 1).
Tout est métal autour de vous

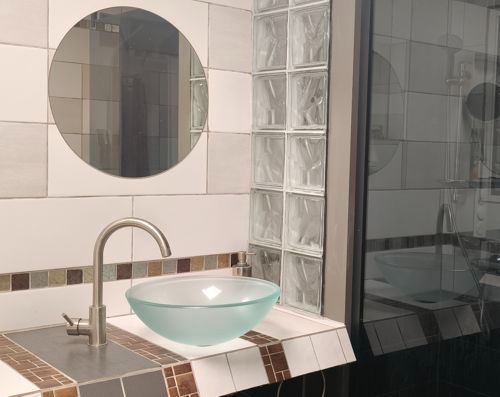

Dans une salle de bains
, on touche sans y penser des objets reliés à tout le bâtiment : - la robinetterie, les canalisations d'eau, le siphon et la vidange métallique ;
- une baignoire en fonte ou en acier, un bac de douche métallique ;
- le sèche-serviettes, les tuyaux de chauffage.
Pour se le représenter :
Ce n'est pas la tension d'un objet qui électrise, c'est la différence de tension entre deux objets touchés en même temps : une main sur le robinet, l'autre sur la baignoire, les pieds dans l'eau. Le chapitre 3 supprime justement ces différences.
Ce n'est pas la tension d'un objet qui électrise, c'est la différence de tension entre deux objets touchés en même temps : une main sur le robinet, l'autre sur la baignoire, les pieds dans l'eau. Le chapitre 3 supprime justement ces différences.
Le téléphone qui tombe dans le bain
L'accident type : un téléphone en charge, ou une rallonge, tombe dans la baignoire. Le cours Protection différentielle y consacre un chapitre entier (chapitre 7 : chargeurs, transformateur d'isolement, écran relié à la terre).L'essentiel :
- ce n'est pas la batterie du téléphone qui tue, c'est le chargeur relié au secteur, quand son isolation cède ;
- le différentiel 30 mA ne voit que le courant qui fuit vers la terre : un courant qui repart par le neutre, à travers l'eau, lui échappe en partie ;
- jamais d'appareil branché sur le secteur dans la baignoire ou sous la douche, ni de rallonge dans la salle de bains.
S'entraîner : le simulateur « Électrocution baignoire », en lien en fin de page, reconstitue l'accident et ce qui aurait pu l'éviter.
