Une mesure qui ronfle à 50 Hz : le blindage, protecteur ou coupable ?

Question 1

Pourquoi le blindage d'une liaison de mesure analogique bas niveau doit-il en général être relié à la masse d'un seul côté, plutôt que des deux ?

Accepted Answer

Sur une liaison longue, les masses aux deux extrémités ne sont pas toujours parfaitement au même potentiel. Si le blindage est relié aux deux bouts, cette petite différence de potentiel se retrouve court-circuitée par l'impédance du blindage : un courant basse fréquence y circule alors et se recouple par induction aux conducteurs qu'il est censé protéger, créant une boucle de masse. Relier le blindage d'un seul côté supprime ce chemin de courant en basse fréquence, tout en conservant, via un condensateur de faible valeur à l'extrémité ouverte, une protection contre les perturbations haute fréquence.

Question 2

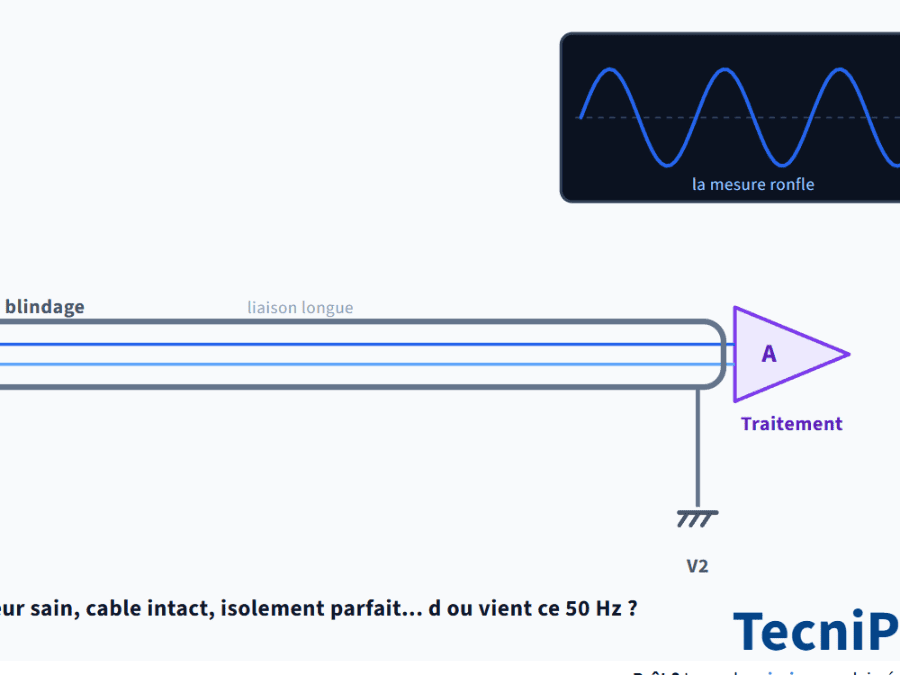

Simulateur de dépannage — Blindage CEM, boucle de masse à 50 Hz

Blindage CEM HF et 50 Hz ?

Le blindage protège… ou provoque-t-il la panne ?

Tout est sain, et pourtant ça ronfle à 50 Hz
