CEM en usine : bourreau, victime, mode commun ou différentiel ?

Question 1

Quelle est la différence entre un parasite en mode commun et un parasite en mode différentiel sur une liaison à deux fils, et pourquoi cette distinction change-t-elle la parade à appliquer ?

Accepted Answer

En mode commun, le parasite perturbe les deux conducteurs à l'identique et revient par la masse : on le combat en agissant sur la masse (équipotentialité, reprise de blindage 360°, ferrite de mode commun). En mode différentiel, le parasite circule dans la boucle du signal lui-même, comme le signal utile : on le combat entre les deux fils (paire torsadée, filtre différentiel). Une parade adaptée à un mode reste inefficace contre l'autre, d'où l'importance d'identifier correctement le mode de couplage avant d'agir.

Question 2

Simulateur de dépannage — Diagnostic CEM de base : bourreau, victime, modes de couplage

Comprendre par diagnostic la CEM

Perturbateurs et modes

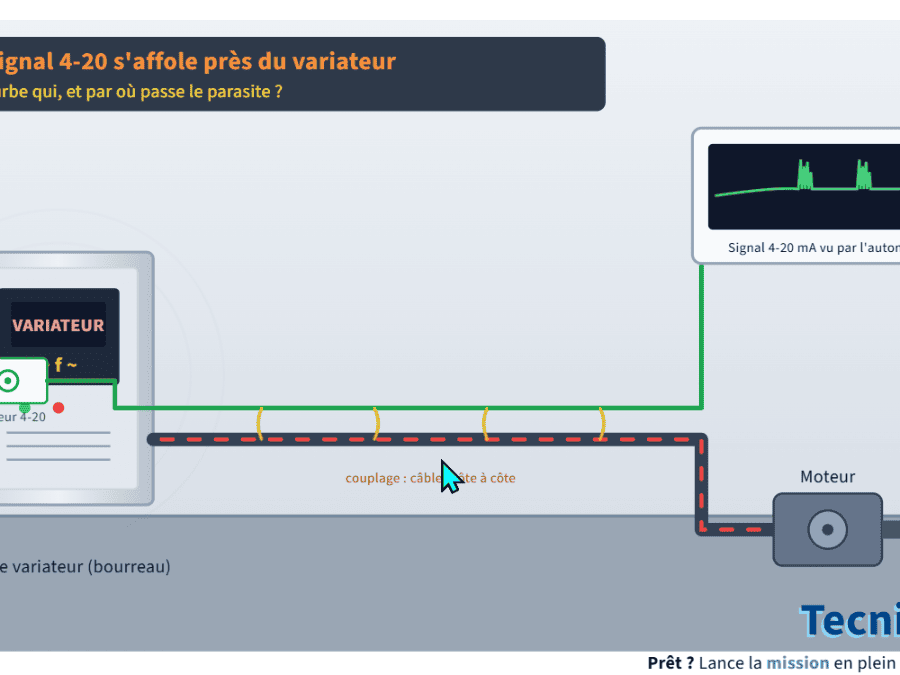

Qui perturbe qui, et par où passe le parasite ?
