Ce moteur est-il malade ou mal raccordé ?

Question 1

Pourquoi un moteur triphasé couplé par erreur en étoile sur un réseau prévu pour un couplage triangle perd-il une grande partie de son couple ?

Accepted Answer

En couplage triangle, chaque enroulement du moteur reçoit la pleine tension entre phases (par exemple 400 V). En couplage étoile, chaque enroulement ne reçoit que la tension simple, soit la tension composée divisée par √3 (environ 230 V pour un réseau 400 V). Le couple d'un moteur asynchrone étant proportionnel au carré de la tension appliquée aux enroulements, cette réduction de tension d'environ 42 % fait chuter le couple disponible à environ un tiers de sa valeur nominale : le moteur démarre encore à vide, mais cale dès qu'une charge normale lui est appliquée.

Question 2

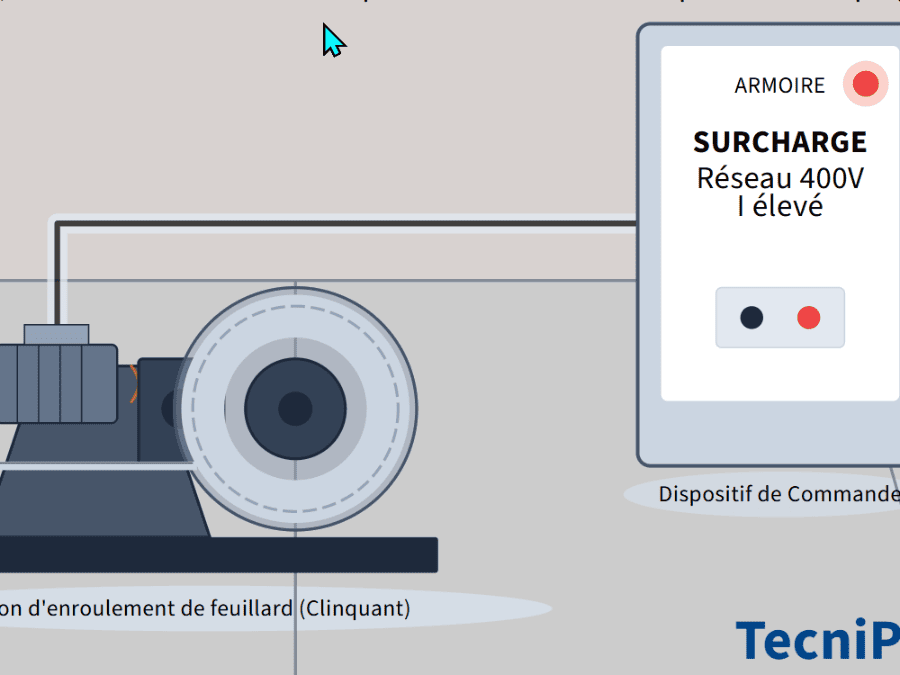

Simulateur de dépannage — Couplage moteur étoile/triangle douteux

Couplage douteux !

Il démarre bien à vide… alors pourquoi cale-t-il en charge ?

Un moteur qui perd toute sa force en charge
