La chute de tension jusqu'au CCT

Charger une alimentation jusqu'à ce qu'elle cède

Une alimentation de laboratoire affiche fièrement sa tension et son courant maximal. Tant qu'on reste raisonnable, elle tient parole. Mais que se passe-t-il quand on lui en demande toujours plus ? Elle ne va pas fumer pour autant, elle a d'autres façons de te faire comprendre que tu exagères. Monte le banc d'essai :

• L'alimentation continue 12 V qui convient, avec son afficheur de tension et de courant,

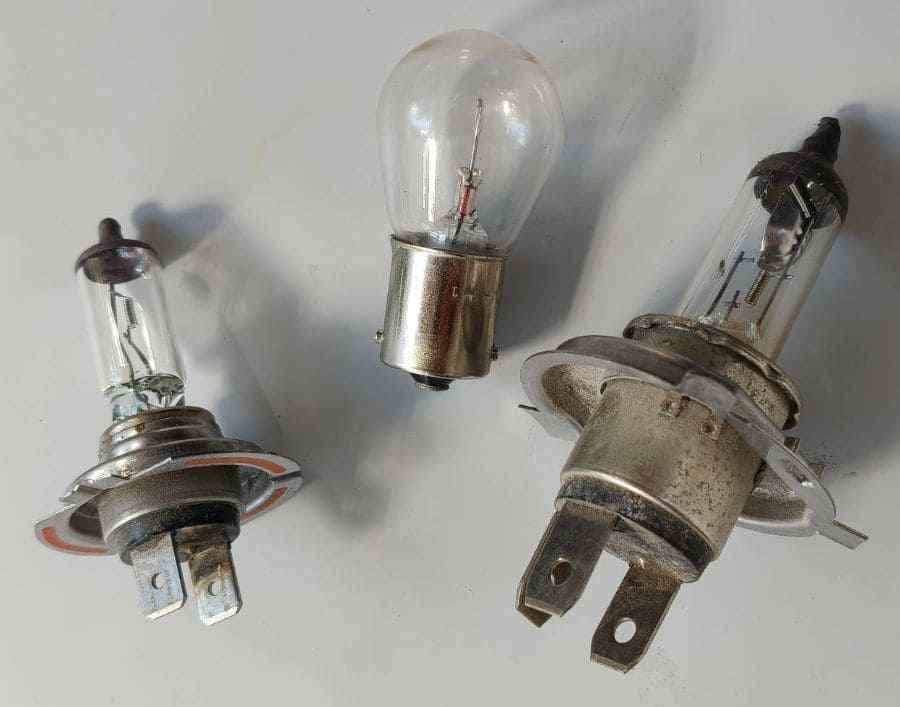

• Quatre lampes, deux de forte puissance et deux plus modestes,
• Un interrupteur par lampe, pour les enclencher une par une et suivre l'évolution,
• Deux multimètres : l'un pour les volts, l'autre pour les ampères.

Ferme tes interrupteurs progressivement et relève ce que raconte l'afficheur à chaque étape.

Ton ampèremètre laisse-t-il vraiment passer le courant sans rien prélever au passage ? Va donc lui demander !

1. Tu choisiras tes éléments dans chaque magasin de zone,
2. À l'issue, 2 actions te seront proposées :
   • PépÉlec, va vérifier avant !
   • Banzaï : je fonce câbler !
3. Le simulateur t'attend ! Tu pourras consulter les ressources disponibles ci-dessous et cliquer sur l'éclair pour y aller ! Un bouton avec un calepin te permet de revenir !

Utiliser le multimètre :

• Choisis d'abord la fonction (V, A, Ω...), puis le calibre adapté à ce que tu mesures.
• Le cordon noir se branche toujours sur COM, le rouge sur l'entrée V (ou mA/A selon la mesure).
• Un afficheur qui indique OL (dépassement) signale un calibre trop faible ou un circuit ouvert.
• Certaines alimentations de labo ont leur afficheur intégré : vérifie s'il te suffit avant de sortir le multimètre.

Petits rappels de méthode :

• Une mesure de résistance se fait toujours hors tension, jamais en charge.
• Vérifie si la grandeur à mesurer est en continu (DC) ou en alternatif (AC) avant de choisir la fonction du multimètre.
• Une alimentation à découpage ne se comporte pas comme une pile ou une batterie, reste attentif à ce que tu lis à l'écran.
• Aucun appareil de mesure n'est parfait : un ampèremètre a une résistance interne, un voltmètre consomme un peu de courant.
• Les cours liés en conseil en fin de la page expliquent tout cela avec schémas et vidéos.
