L'auto-maintien du contacteur !

Auto-maintien à commande 24 Vcc

Un contacteur piloté par un simple interrupteur repart tout seul au retour du courant après une coupureUn interrupteur maintenu sur ON garde sa position pendant la coupure : le moteur redémarre sans prévenir dès que le courant revient., inacceptable sur une machine. L'auto-maintien règle ça : le moteur part sur une impulsion, tient seul, et ne repart jamais sans un nouvel appui volontaire. À toi de composer la commande :

• Une alimentation 24 VccLa commande se fait en 24 V à courant continu, considéré comme le standard actuel., capable de fournir au moins 4 ampères pour encaisser toute évolution future,

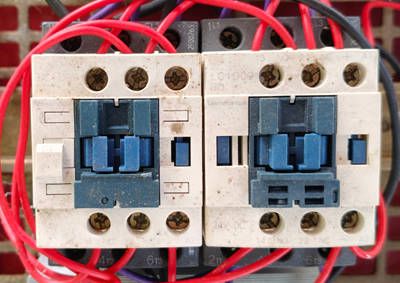

• Un contacteur adapté à cette tension de commande, plus l'arrivée triphasée qui alimentera la puissance,
• Deux poussoirs : un pour lancer, un pour arrêter,
• Et le moteur asynchrone triphasé à piloter.

Ici, la protection complète, court-circuit, surcharge et différentielleLe standard industriel est plutôt 300 mA pour les schémas de liaison à la terre TT ou TNS ; on reste ici sur le plus sécurisé : 30 mA., est déjà assurée par l'interrupteur sectionneur du labo : seule la partie commande est à ta charge. Les protections moteur et les couplages sur plaque à bornes sont traités dans les simulateurs liés en bas de page.

Un arrêt digne de ce nom doit l'emporter même si l'on garde le doigt sur Marche : le tien tiendra-t-il ?

1. Tu choisiras tes éléments dans chaque magasin de zone,
2. À l'issue, 2 actions te seront proposées :
   • PépÉlec, va vérifier avant !
   • Banzaï : je fonce câbler !
3. Le simulateur t'attend ! Tu pourras consulter les ressources disponibles ci-dessous et cliquer sur l'éclair pour y aller ! Un bouton avec un calepin te permet de revenir !

Sur Rail DIN :

• Toute protection se câble avec les entrées en (N)/1/(3/5)(N) Si Neutre présent, (3/5) si triphasé ! et les sorties en (N)/2/(4/6)(N) Si Neutre présent, (4/6) si triphasé !, même logique, quel que soit l'appareil.
• Sur un différentiel, le bouton Test/RéarmIl simule un défaut d'isolement pour vérifier que le DDR déclenche bien, un geste de routine avant chaque mise en service ! permet de contrôler qu'il fonctionne.
• Le conducteur de protection PE ne passe jamais par une protection : il file directement de l'arrivée à la carcasse du récepteur.

Sécurité du labo :

• Un composant qui reçoit une tension ou un courant hors de ses limites peut griller : un bouton remplacer apparaît alors, pas de panique ! Simplement le labo perd un point d'intégrité.
• Le câblage se verrouille le temps que le sectionneur général est manœuvré sur I (fermeture de l'organe), normal, ça évite un geste au mauvais moment.
• Les commandes (sectionneur, interrupteurs, disjoncteurs...) restent toujours accessibles, même en plein câblage : tu peux armer, couper à tout instant. Par contre il te seras impossible de câbler une fois sous tension, sauf le VATVérification d'Absence de Tension qui de par sa fonction même exige des contrôles sous tension avec EPIEquipement de Protection Individuelle, voir nos cours.

Simulateur intermédiaire :
