Pourquoi le neutre chauffe plus que les phases : le piège ?

Question 1

Pourquoi les harmoniques de rang 3 (et leurs multiples) produites par des charges non linéaires s'additionnent-elles dans le neutre au lieu de s'annuler, contrairement au courant fondamental ?

Accepted Answer

Sur un réseau triphasé équilibré, le courant fondamental de chaque phase est déphasé de 120° par rapport aux deux autres, ce qui l'annule dans le neutre. Un harmonique de rang 3 oscille cependant trois fois plus vite : son déphasage relatif entre phases devient 3 × 120° = 360°, soit un déphasage nul. Les harmoniques de rang 3 (et 9, 15...) arrivent donc en phase sur les trois conducteurs et s'additionnent dans le neutre au lieu de s'y annuler, pouvant faire dépasser au neutre le courant de chaque phase.

Question 2

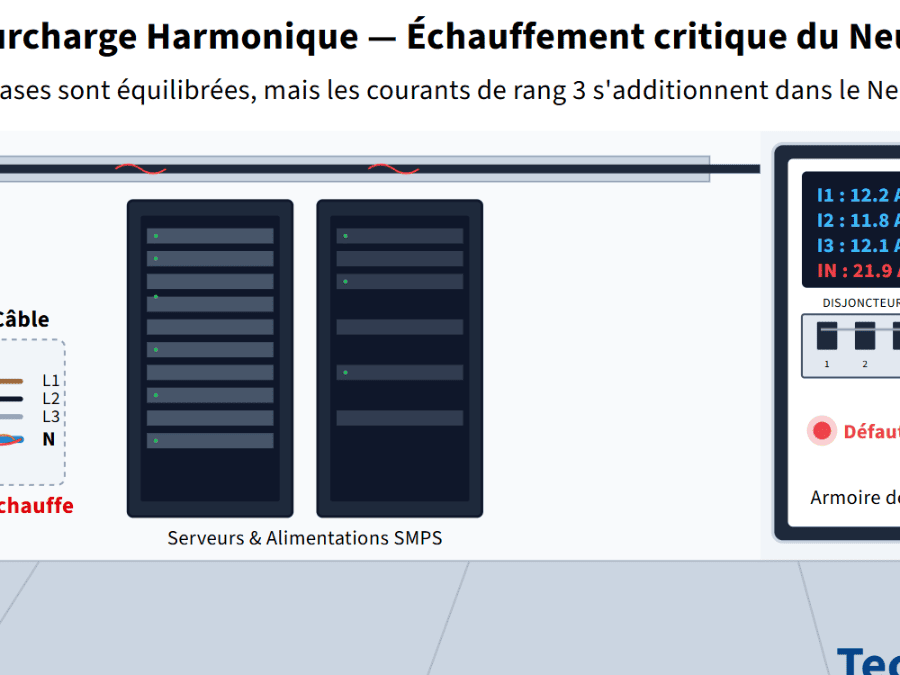

Simulateur de dépannage — Neutre en surchauffe par harmoniques de rang 3

Neutre en surchauffe en triphasé !

Beaucoup d'électronique !

Des phases tranquilles, un neutre qui fond
